Υψηλή σταθερότητα της τάσης και της συχνότητας εκτός δικτύου 120kW PCS 241kWh μπαταρία υψηλής απόδοσης γεννήτρια μπαταρίας με ψύξη αέρα

120kW PCS 241kWh Ηλεκτρικός συσσωρευτής υψηλής απόδοσης με ψύξη αέραΠροδιαγραφές

Επισκόπηση του προϊόντος

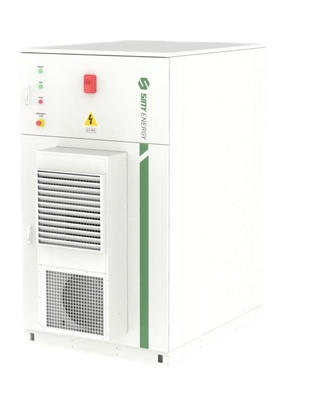

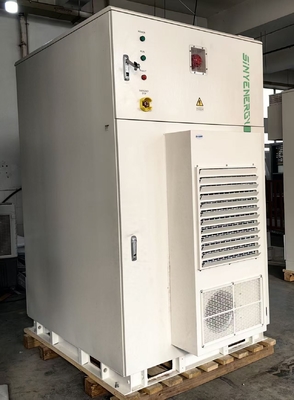

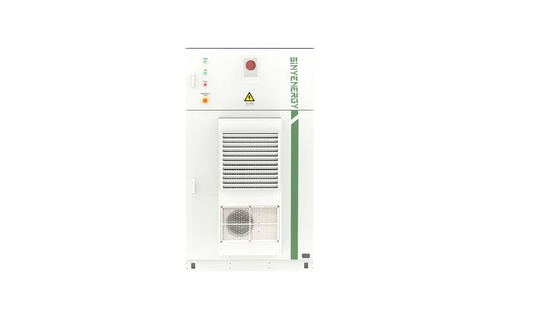

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

Το ολοκληρωμένο σύστημα ελέγχου ισχύος περιλαμβάνει:

• Μοντυλό σύστημα μετατροπής ισχύος (PCS)
• Συστήματα διασύνδεσης δικτύου/νησιωτικών συνδέσεων
• Σύστημα διανομής ενέργειας C/D C
• Τοπικό σύστημα παρακολούθησης
• Σύστημα ελέγχου με βάση το cloud (μόνο στην Κίνα)

Το σύστημα μπαταρίας λιθίου αποτελείται από:

• Συγκρότημα μπαταριών
• Σύστημα διαχείρισης μπαταρίας (BMS)
• Σύστημα ελέγχου του περιβάλλοντος
• Σύστημα πυρασφάλειας

Το PCS υιοθετεί το τυποποιημένο μοντέλο 125 kW της εταιρείας, το οποίο μπορεί να διαμορφωθεί ευέλικτα με κυψέλες μπαταρίας διαφορετικής χωρητικότητας για να σχηματίσουν προϊόντα διαφορετικών προδιαγραφών.Κάθε ντουλάπι μπαταρίας περιέχει ένα συστάδιο μπαταρίας, με κάθε σύμπλεγμα που περιλαμβάνει μια διαμόρφωση 1P 240S (240 κυψέλες σε σειρά ανά χορδή) που χρησιμοποιεί κυψέλες 314 Ah, παρέχοντας μέγιστη ονομαστική ισχύ 241 kWh.Το ντουλάπι ενσωματώνει μια συσκευή STS (Static Transfer S witch) που συνδέεται με το δίκτυο / νησιωτική διακόπτρια, που επιτρέπει την απρόσκοπτη μετάβαση μεταξύ των συνθηκών που συνδέονται με το δίκτυο και των συνθηκών εκτός δικτύου.

• Ευέλικτη ανάπτυξη
• Εύκολη εγκατάσταση
• Απλοποιημένη συντήρηση
• Συμβατότητα με εφαρμογές αποθήκευσης ενέργειας από την πλευρά του χρήστη (πίσω από το μετρητή) και από την πλευρά της παραγωγής (πίσω από το μετρητή)

Χαρακτηριστικά του προϊόντος

• Ο πλήρως κλειστός σχεδιασμός εξαλείφει την άμεση διάσωση των εξαρτημάτων που προκαλείται από τον εξαερισμό, παρέχοντας βέλτιστες συνθήκες εργασίας για τα ηλεκτρονικά εξαρτήματα.
• Διαχωρισμένος έλεγχος θερμοκρασίας διαμερίσματος για την καμπίνα μπαταρίας και το PCS. Το PCS υιοθετεί ανεξάρτητη τεχνολογία ανταλλαγής θερμότητας, μειώνοντας την κατανάλωση ενέργειας του συστήματος και βελτιώνοντας την λειτουργική απόδοση.
• Δύο στρώσεις αρχιτεκτονικής πυρκαγιάς (επίπεδο PACK και επιπέδου καμπίνας) με τριπλά στρώματα προστασίας της παροχής ρεύματος, εξασφαλίζοντας την ασφάλεια και την αξιοπιστία του συστήματος.
• Χρησιμοποιεί μονάδες υψηλής απόδοσης ψύξης αέρα 1P30S (30 κυψέλες σε σειρά ανά μονάδα), επιτυγχάνοντας 40% υψηλότερη πυκνότητα ενσωμάτωσης σε σύγκριση με τις συμβατικές μονάδες της αγοράς.Αυτό ελαχιστοποιεί τα σημεία σύνδεσης του ιμάντα PACK-to-PACK, μειώνοντας τις απώλειες του συστήματος και τους λειτουργικούς κινδύνους.
• Ενσωματώθηκε με την πλατφόρμα Siny Smart Cloud για τη διαχείριση και τις υπηρεσίες λειτουργίας πλήρους κύκλου ζωής, συμπεριλαμβανομένης της λειτουργίας διακανονισμού ενέργειας (μόνο στην Κίνα).
• Ο συντονισμός πολλών μονάδων με το σύστημα διαχείρισης ενέργειας (EMS) σταθμού της Siny επιτρέπει τυποποιημένες λύσεις εμπορικής και βιομηχανικής αποθήκευσης ενέργειας.
• Ο ενσωματωμένος STS (Static Transfer Switch) 200kW επιτυγχάνει απρόσκοπτη μετάβαση στη λειτουργία σύνδεσης/νησιωτικής σύνδεσης με χρόνο μετάβασης < 2 ms.

Πλεονεκτήματα του προϊόντος

• Χαρακτηριστικά του συστήματος αποθήκευσης ενέργειαςυψηλή σταθερότητα εκτός δικτύου τάσης και συχνότητας, με διακυμάνσεις τάσης εξόδου που δεν υπερβαίνουν το 1%.
• Σε κατάσταση εκτός δικτύου, το σύστημα αποθήκευσης ενέργειας ισχύος εξόδου μπορεί να ακολουθεί αυτόματα το μέγεθος ισχύος φορτίου.
• Το σύστημα αποθήκευσης ενέργειας διαθέτει χαρακτηριστικό αντοχής σε σοκ φορτίου 200%, ικανό να αντέχει έως και 1,5 φορές υπερφόρτωση για 5 συνεχόμενα δευτερόλεπτα χωρίς στρέβλωση της μορφής κύματος τάσης,και μπορεί να λειτουργεί συνεχώς για 5 δευτερόλεπτα υπό 2 φορές υπερφόρτωση
• Σε κατάσταση εκτός δικτύου, μπορεί να υποστηρίζει φορτία τύπου ενεργειακής ανάδρασης για την επαναφόρτιση του συστήματος αποθήκευσης ενέργειας·
• Μονδρικό σχεδιασμό αποθήκευσης ενέργειας, βολικό για μεταφορά και ανύψωση, γρήγορη ανάπτυξη και plug-and-play.
• Αυτή η γεννήτρια μπαταριών μπορεί να συνδεθεί παράλληλα με έως και 10 μεμονωμένα ντουλάπια, επιτρέποντας ευέλικτη κατανομή και συνδυασμό για διαφορετικούς πελάτες και διάφορα σενάρια φόρτωσης ισχύος.
• Η λύση αυτή εφαρμόζεται σε πελάτες που αρχικά χρησιμοποιούσαν γεννήτριες ντίζελ ως πηγή τάσης και έχουν την ανάγκη να εξοικονομήσουν κόστη και να μειώσουν τον θόρυβο.Είναι ιδιαιτέρως κατάλληλο για την τροφοδοσία ηλεκτρικής ενέργειας σε μηχανές όπως γερανοί., ανελκυστήρες, κουβάδες και αναμεικτικά σε εργοτάξια, επιτυγχάνοντας έτσι εξοικονόμηση ενέργειας, προστασία του περιβάλλοντος και μηδενικές εκπομπές άνθρακα.η γεννήτρια μπαταριών αυτή μπορεί να επωφεληθεί από τη διαφορά κορυφής-κοιλάδας του δικτύου ηλεκτρικής ενέργειας για τη μείωση των λειτουργικών δαπανών και τη βελτίωση των οικονομικών οφελών (φόρτιση τη νύχτα και εκφόρτιση κατά τη διάρκεια της ημέρας).

Προδιαγραφή του προϊόντος

Τύπος κατηγορίας JUP-125K-241-C πλευρική συνεχής τάση Πεδίο τάσης DC696V ∆DC864V Διαχείριση φόρτισης Συνεχή ισχύς, constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

Ακριβότητα τάσης 1% Ακριβότητα συχνότητας 0,2 Hz Περιοχή συχνότητας Ονομαστική συχνότητα ± 0,2 Hz Δυνατότητα υπερφόρτωσης 110% Φορτίο ≥ 10 λεπτά120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, μη συμπυκνωτική επικοινωνία Διασύνδεση επικοινωνίας RS485,σύνδεση LAN Πρωτόκολλο επικοινωνίας ModBus TCP,ModBus RTU Τρόπος εγκατάστασης Τύπος ράφου Αντιδραστήρα πυρόσβεσης Αερολύματα Απόδοση συστήματος >86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
